শহুরে ব্যালকনি, ভিলা টেরেস এবং অ্যাপার্টমেন্ট করিডোরের জন্য তৈরি করা উচ্চ-শক্তি, আবহাওয়া-প্রতিরোধী সহায়ক কাঠামো। হট-ডিপ গ্যালভানাইজিং, দ্রুত মডুলার ইনস্টলেশন এবং কাস্টমাইজযোগ্য টিল্ট অ্যাঙ্গেল বৈশিষ্ট্যযুক্ত।
- লেভেল 12 বায়ু প্রতিরোধের
- ≥ 500 ঘন্টা এনএসএস পরীক্ষা
- 0-30° সামঞ্জস্যযোগ্য কাত
- 20+ বছর সেবা জীবন

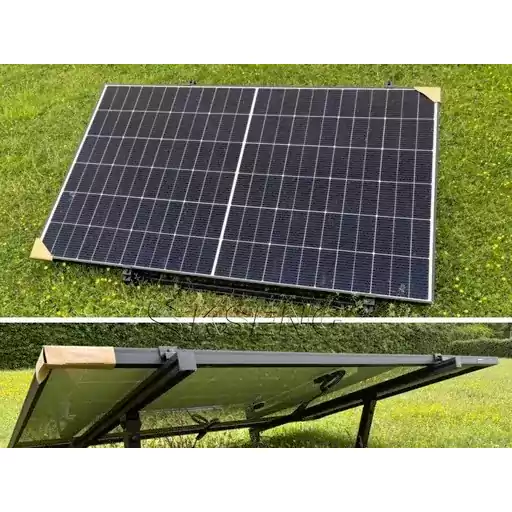

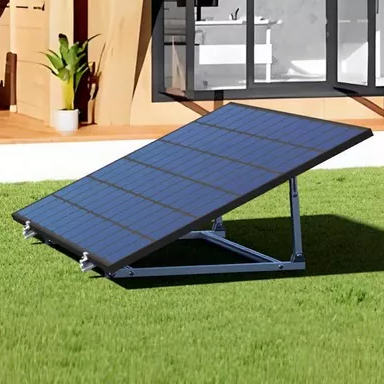

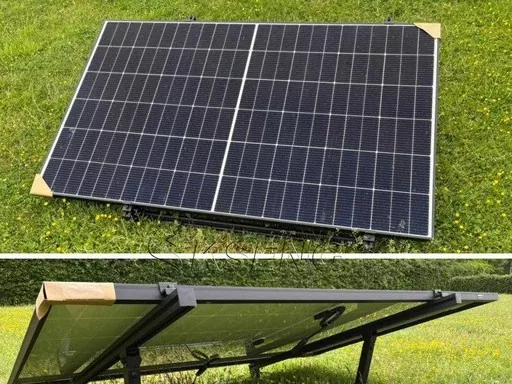

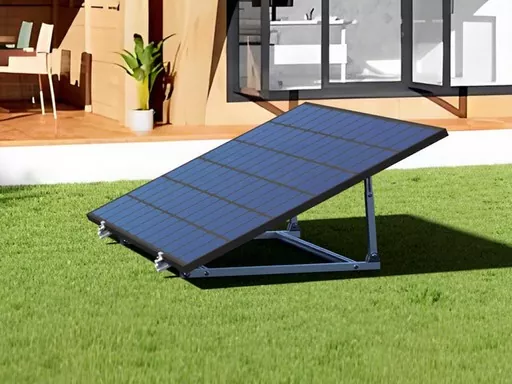

আমাদের Shunchen ব্যালকনি PV বন্ধনী হল একটি বিশেষ সহায়ক উপাদান যা স্বাধীনভাবে বারান্দার বিতরণকৃত ফটোভোলটাইক সিস্টেমের জন্য তৈরি করা হয়েছে। বেস উপাদান হিসাবে উচ্চ-মানের কার্বন ইস্পাত (Q235B এবং Q355B) ব্যবহার করে তৈরি, এটি CNC কাটিং, নির্ভুল ঢালাই এবং হট-ডিপ গ্যালভানাইজিং অ্যান্টি-জারোশন ট্রিটমেন্টের মাধ্যমে প্রক্রিয়া করা হয়। আমাদের সম্পূর্ণ পরিসীমা অন্বেষণফটোভোলটাইক সমর্থন করেঅন্যান্য মাউন্টিং সমাধানের জন্য।
একজন পেশাদার পিভি বন্ধনী প্রস্তুতকারক হিসাবে, আমরা কাঁচামাল নির্বাচন থেকে সমাপ্ত পণ্য সরবরাহ পর্যন্ত সম্পূর্ণ প্রক্রিয়া নিয়ন্ত্রণ করি। বন্ধনী কাঠামোটি বৈজ্ঞানিকভাবে ব্যালকনি লেআউট এবং পিভি মডিউলের ওজন অনুসারে ডিজাইন করা হয়েছে, যা দীর্ঘমেয়াদী অ্যান্টি-জারোশন ক্ষমতার সাথে উচ্চ-শক্তির লোড-ভারবহন কর্মক্ষমতাকে একত্রিত করে।
মূল সুবিধা
উচ্চতর লোড-ভারবহন এবং বায়ু প্রতিরোধের
প্রধান মরীচি এবং তির্যক ধনুর্বন্ধনী যৌথভাবে বল সহ্য করার জন্য ডিজাইন করা হয়েছে। এটি 500W এর উপরে একটি একক PV মডিউল বহন করতে পারে, লেভেল 12 পর্যন্ত একটি বায়ু প্রতিরোধের গ্রেড এবং তুষার লোড প্রতিরোধের ≥0.5kN/㎡, এমনকি গুরুতর টাইফুন এবং তুষারঝড়ের মধ্যেও কাঠামোগত স্থিতিশীলতা বজায় রাখতে পারে।
দীর্ঘস্থায়ী জারা প্রতিরোধের
সম্পূর্ণ স্বয়ংক্রিয় হট-ডিপ গ্যালভানাইজিং প্রক্রিয়ার মাধ্যমে চিকিত্সা করা হয়েছে, ব্যালকনি পিভি ব্র্যাকেটের অভিন্ন আবরণের বেধ হল ≥85μm। এটি খোসা ছাড়াই 180° বাঁকানো পরীক্ষায় উত্তীর্ণ হয়েছে, এবং NSS পরীক্ষার সময়কাল হল ≥500 ঘন্টা, যা বহিরঙ্গন ইনস্টলেশনের জন্য 20 বছরেরও বেশি পরিষেবা জীবন প্রদান করে।
দ্রুত এবং সহজ ইনস্টলেশন
মডুলার ডিজাইন ডেলিভারির আগে প্রাক-সমাবেশের অনুমতি দেয়। কোন অন-সাইট ঢালাই প্রয়োজন হয়; ফিক্সিং একটি রেঞ্চ সঙ্গে সম্পন্ন করা যেতে পারে. একটি সেট 2 ঘন্টার মধ্যে 1-2 জন দ্বারা ইনস্টল করা যেতে পারে, যা শ্রম খরচ এবং নির্মাণ চক্রকে ব্যাপকভাবে হ্রাস করে।
নমনীয় কাস্টমাইজেশন এবং সামঞ্জস্য
আমরা বিভিন্ন ব্যালকনি লেআউট এবং পিভি মডিউল স্পেসিফিকেশন অনুযায়ী মাপ এবং কোণ কাস্টমাইজ করি। এটি আপনার নির্দিষ্ট সাইটের অবস্থার জন্য সৌর শক্তি অভ্যর্থনা দক্ষতা সর্বাধিক করতে 0-30° টিল্ট কোণ সমন্বয় সমর্থন করে।
প্রযুক্তিগত বিশেষ উল্লেখ
| পরামিতি বিভাগ | নির্দিষ্ট সূচক |
|---|---|
| বেস উপাদান | Q235B, Q355B (স্টেইনলেস স্টীল কাস্টমাইজযোগ্য) |
| উৎপাদন প্রক্রিয়া | CNC কাটিং + যথার্থ ঢালাই + হট-ডিপ গ্যালভানাইজিং |
| এক্সিকিউটিভ স্ট্যান্ডার্ড | GB/T 3323-2019 (ওয়েল্ডিং কোয়ালিটি), GB/T 13912-2020 (হট-ডিপ গ্যালভানাইজিং) |
| যান্ত্রিক বৈশিষ্ট্য | রেটেড লোড ≥50kg/㎡; বায়ু প্রতিরোধের গ্রেড ≥স্তর 12; তুষার লোড প্রতিরোধ ≥0.5kN/㎡ |
| বন্ধনী বিশেষ উল্লেখ | প্রধান মরীচি: 1000-2000 মিমি দৈর্ঘ্য, 80-150 মিমি প্রস্থ, 2.0-3.0 মিমি বেধ; তির্যক বন্ধনী: 500-1000 মিমি; পাইপ ব্যাস: 30-50 মিমি |
| গ্যালভানাইজিং পরামিতি | আবরণ বেধ ≥85μm; 180° নমনের পরে পিলিং নেই; NSS পরীক্ষা ≥500 ঘন্টা |
| সামঞ্জস্যপূর্ণ মডিউল | মূলধারার PV মডিউল (পাওয়ার: 300-550W; আকার: 1600×1000mm এর মধ্যে) |
| কাত কোণ | 0-30° ম্যানুয়াল সামঞ্জস্য |
| ইনস্টলেশন পদ্ধতি | গার্ডেল ক্ল্যাম্পিং / ওয়াল এক্সপেনশন বল্ট (কংক্রিট, ইস্পাত কাঠামোর জন্য উপযুক্ত) |
প্রকল্পের ক্ষেত্রে: শহুরে আবাসিক সম্প্রদায়
আমরা 450W PV মডিউলের সাথে যুক্ত একটি নতুন সম্প্রদায়ের 500 জন বাড়ির মালিকদের জন্য কাস্টমাইজড বন্ধনী (প্রধান বিম 1500×100×2.5mm, টিল্ট 15°) সরবরাহ করেছি। গার্ডেল ক্ল্যাম্পিং ইনস্টলেশন ব্যবহার করে, বারান্দার কাঠামোর কোনও ক্ষতি হয়নি এবং ইনস্টলেশনের দক্ষতা 50% বৃদ্ধি পেয়েছে। বহিরঙ্গন যাচাইকরণের 1 বছর পরে, কোনও মরিচা বা বিকৃতি নেই এবং বিদ্যুৎ উৎপাদন স্থিতিশীল থাকে।
কেন Shunchen চয়ন?
| তুলনার মাত্রা | স্ট্যান্ডার্ড পিয়ার নির্মাতারা | শুনচেন (আমাদের কোম্পানি) |
|---|---|---|
| স্ট্রাকচারাল ডিজাইন | ইউনিভার্সাল বিভাগ ইস্পাত splicing, দরিদ্র স্থায়িত্ব. | একচেটিয়া যান্ত্রিক নকশা, প্রধান মরীচি + তির্যক ধনুর্বন্ধনী সহযোগী বিয়ারিং। |
| বিরোধী জারা প্রক্রিয়া | কোল্ড গ্যালভানাইজিং, পাতলা আবরণ, NSS পরীক্ষা মাত্র 200 ঘন্টা। | সম্পূর্ণ স্বয়ংক্রিয় হট-ডিপ গ্যালভানাইজিং, ≥85μm আবরণ, এনএসএস পরীক্ষা ≥500 ঘন্টা। |
| কাস্টমাইজেশন | শুধুমাত্র প্রচলিত মাপ, 10-15 দিনের চক্র। | 72 ঘন্টার মধ্যে অঙ্কন, ব্যালকনি লেআউট কাস্টমাইজড. |
| সাপ্লাই গ্যারান্টি | অপর্যাপ্ত স্টক, অস্থির ডেলিভারি। | স্ব-মালিকানাধীন গুদাম, বাল্ক অর্ডার 7 দিনের মধ্যে বিতরণ করা হয়। |
| সাপোর্টিং সার্ভিস | শুধুমাত্র পণ্য প্রদান. | ইনস্টলেশন স্কিম ডিজাইন, অন-সাইট প্রযুক্তিগত নির্দেশিকা, 24-ঘন্টা বিক্রয়োত্তর প্রতিক্রিয়া। |
সার্টিফিকেশন এবং গুণমান নিশ্চিত
PV বন্ধনী R&D-এর উপর দৃষ্টি নিবদ্ধকারী প্রস্তুতকারক হিসাবে, আমরা কঠোরভাবে মান নিয়ন্ত্রণ করি এবং পূর্ণ-চেইন নিশ্চয়তা প্রদান করি। আমরা ISO 9001 গুণমান ব্যবস্থাপনা এবং ISO 14001 পরিবেশ ব্যবস্থাপনার সাথে প্রত্যয়িত। পণ্য জাতীয় প্রযুক্তিগত মান মেনে চলে, এবং আমরা SGS তৃতীয় পক্ষের যান্ত্রিক এবং ক্ষয়-বিরোধী কর্মক্ষমতা পরীক্ষার রিপোর্ট প্রদান করি।
আমাদের উত্পাদন লাইন সম্পূর্ণরূপে স্বয়ংক্রিয় CNC কাটিয়া এবং অন লাইন ত্রুটি সনাক্তকরণ সঙ্গে ঢালাই ব্যবহার. গ্যালভানাইজিং প্রক্রিয়া রিয়েল-টাইম জিঙ্ক স্নানের তাপমাত্রা পর্যবেক্ষণ ব্যবহার করে। প্রতিটি ব্যাচ লোড-ভারবহন সিমুলেশন, আবরণ বেধ পরীক্ষা, এবং পৃষ্ঠের গুণমান পরিদর্শনের মধ্য দিয়ে যায়। আমাদের চেক করুনসার্টিফিকেশনআরও তথ্যের জন্য
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ব্যালকনি পিভি বন্ধনীর সর্বোচ্চ লোড বহন ক্ষমতা কত?
প্রচলিত Q355B উপাদান প্রধান রশ্মি (1500×100×2.5mm) স্থিরভাবে একটি একক 550W PV মডিউল বহন করতে পারে, একটি রেটেড লোড ≥50kg/㎡ সহ। এটি লেভেল 12 বায়ু প্রতিরোধের এবং 0.5kN/㎡ তুষার লোড প্রয়োজনীয়তা পূরণ করে। আমরা আপনার মডিউল ওজন উপর ভিত্তি করে পেশাদারী নির্বাচন পরামর্শ প্রদান.
বিভিন্ন ব্যালকনি লেআউটের জন্য সঠিক বন্ধনীটি কীভাবে চয়ন করবেন?
বে ব্যালকনিগুলির জন্য, রেললাইন ক্ল্যাম্পিং বন্ধনী পছন্দ করা হয় (কোন ড্রিলিং প্রয়োজন নেই); recessed বা সরু ব্যালকনিগুলির জন্য, প্রাচীর-মাউন্ট করা বন্ধনী স্থান বাঁচায়; কোণার ব্যালকনিগুলির জন্য, এল-আকৃতির কাস্টম বন্ধনী স্থান সর্বাধিক করে। আমরা আপনার ব্যালকনি আকার অঙ্কন উপর ভিত্তি করে সর্বোত্তম স্কিম প্রদান.
আপনি কি হট-ডিপ গ্যালভানাইজিং এর পরিবর্তে ইলেক্ট্রোস্ট্যাটিক স্প্রে প্রদান করতে পারেন?
হ্যাঁ। চমৎকার জারা প্রতিরোধের জন্য আমাদের ডিফল্ট হট-ডিপ গ্যালভানাইজিং (≥85μm)। আমরা চাহিদা অনুযায়ী ইলেক্ট্রোস্ট্যাটিক স্প্রে কাস্টমাইজ করতে পারি, বিল্ডিংয়ের বাহ্যিক চেহারার সাথে মেলে বিভিন্ন রঙকে সমর্থন করে।
আপনি কি বাল্ক অর্ডারের জন্য কারখানা পরিদর্শন এবং রসদ সমর্থন করেন?
একেবারে। 100 সেটের বেশি অর্ডারের জন্য, আমরা আমাদের কারখানায় গ্রাহকদের অন-সাইট মানের স্বীকৃতির জন্য স্বাগত জানাই। বন্ধনীগুলি আপনার প্রকল্প সাইটে নিরাপদে এবং সময়মতো বিতরণ করা হয়েছে তা নিশ্চিত করতে আমরা একচেটিয়া লজিস্টিক সমন্বয়ও প্রদান করি।
